[자바 웹 개발 워크북] 1.3 - Web MVC 방식

2022. 12. 30. 14:04

1. MVC 구조와 Servlet / JSP

- Servlet: 자바의 코드 그대로 이용 가능, 상속이나 인터페이스 처리도 가능, HTTP로 전달된 HTML 처리 시 많은 코드 필요

- JSP: HTML 코드를 바로 사용할 수 있어 HTTP 메세지 작성에 적합, 그 안의 자바 코드를 재사용하고 자바 코드와 HTML이 혼재 하는 등의 문제 존재

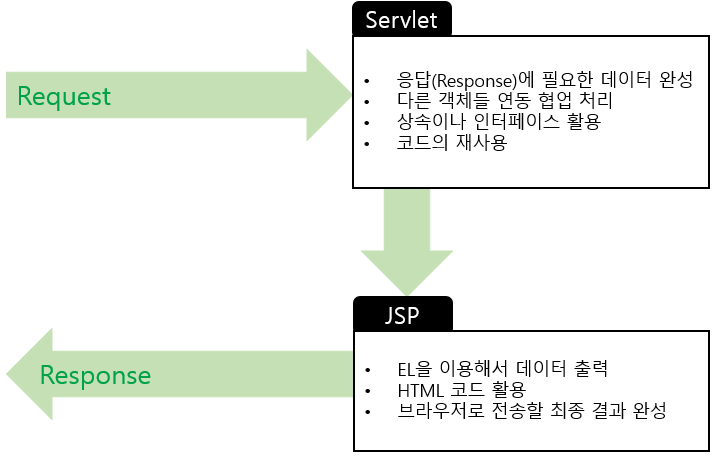

- 절충안: 브라우저 요청은 해당 주소를 처리하는 Servlet에 전달 → Servlet 내부에서 응답에 필요한 재료 데이터 준비 → 준비한 데이터를 JSP에 전달 → JSP는 EL을 이용해 최종 결과 데이터 생성

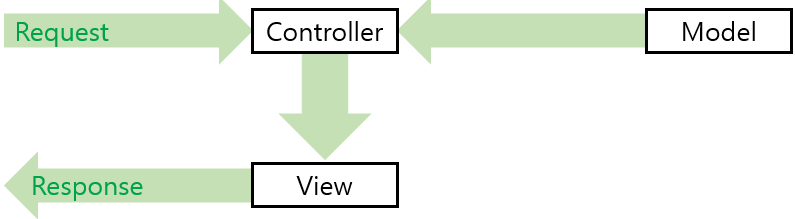

- MVC 구조: Model - View - Controller의 역할을 분리하여 처리, 데이터는 Controller(Servlet), 결과는 View(JSP)에서 처리

- Servlet(Controller)가 JSP(View)에 필요한 데이터를 가공, 이때 필요한 데이터를 제공하는 객체가 Model

1) MVC 구조로 계산기 설계

MVC 구조의 원칙
- 브라우저의 호출은 반드시 Controller의 역할을 하는 Servlet을 호출하도록 구성
- JSP는 브라우저에서 직접 호출 x, Controller 통해서만 JSP에 접근하도록 구성

GET 입력 화면 설계
1. 브라우저는 /input과 같이 특정한 주소 호출
2. /input에 맞는 Servlet을 InputController로 작성(GET 방식일 때만 동작하도록 함)
3. InputController의 화면처리는 input.jsp를 이용하도록 지정
4. input.jsp에는 HTML 코드를 이용해 브라우저에서 볼 수 있는 결과 생성

컨트롤러에서 View 호출

package org.zerock.w1.calc;

import javax.servlet.RequestDispatcher;
import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;

// @WebServlet으로 urlPatterns 속성을 지정해서 처리해야 하는 경로 지정("/calc/input" 경로에서 데이터를 받아 처리하려고 함)
@WebServlet(name = "inputController", urlPatterns = "/calc/input")
public class InputController extends HttpServlet{

  // 부모 클래스에 있던 doGet을 Override하여 다시 정의
  // GET 방식으로 들어오는 요청에 대해서만 처리하도록 구성
  @Override
  protected void doGet(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException{
    System.out.println("InputController...doGet...");

    // RequestDispatcher는 Servlet에서 전달된 요청을 다른 쪽으로 전달 또는 배포하는 역할의 객체
    // InputController는 RequestDispatcher를 거쳐서 '/WEB-INF/calc/input.jsp'라는 목적지에 도착 가능
    // WEB-INF는 브라우저에서 직접 접근이 불가능한 경로, jsp 파일을 브라우저에서 직접 호출할 수 없도록 하기 위함
    RequestDispatcher dispatcher = req.getRequestDispatcher("/WEB-INF/calc/input.jsp");

    dispatcher.forward(req, resp);
  }
}

RequestDispatcher를 이용하여 InputController가 '/WEB-INF/calc/input.jsp'로 접근하는 과정

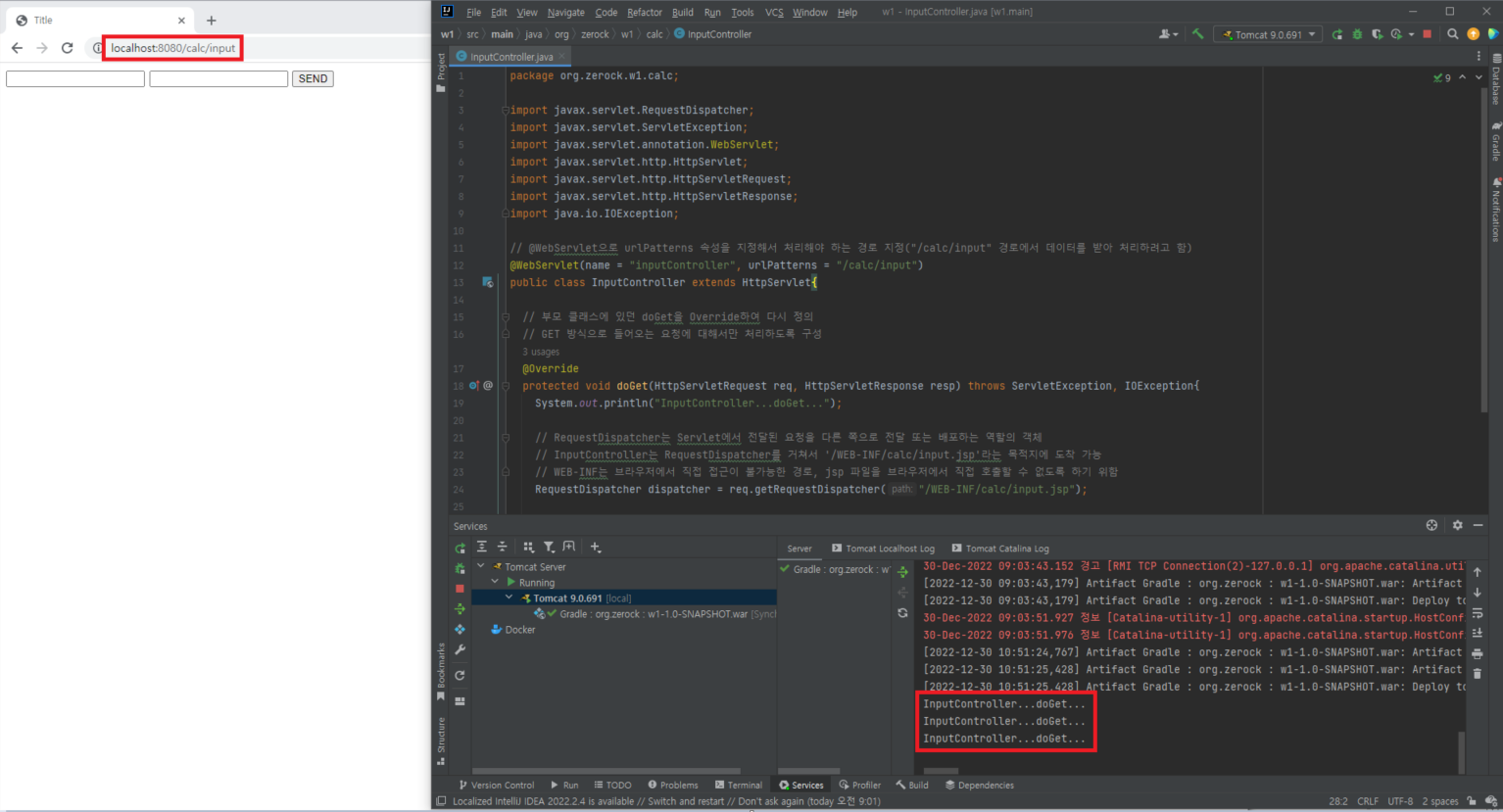

결과
주소창에 'localhost:8080/calc/input.jsp'가 아닌 'localhost:8080/calc/input'으로 접속함
- 이는 InputController 내부의 RequestDispatcher에 의해 'calc/input' 경로로 접속하면 자동으로 '/WEB-INF/calc/input.jsp'로 접근하도록 설정되었기 때문
- 이로 인해, 브라우저에서 직접 jsp 파일에 접근할 필요가 없어짐
또한, doGet이 실행됐을 때 "InputController...doGet..."이 print되도록 하여 로그에 "InputController...doGet..." 출력됨

POST 처리 설계
1. input.jsp의 <form>태그의 action을 '/calcResult'와 같이 변경, 해당하는 CalcResultServlet 을 Controller로 작성
2. calcResultServlet은 <form>으로 전달되는 num1, num2 데이터를 읽고 결과 데이터를 만듦
3. 만들어진 결과를 calcResult.jsp와 같이 JSP로 전달해야 하고, JSP에서는 결과 데이터 출력

CalcController 생성(InputController에 doPost를 doGet과 같이 Override하여 작성해도됨)

package org.zerock.w1.calc;

import javax.servlet.ServletException;
import javax.servlet.annotation.WebServlet;
import javax.servlet.http.HttpServlet;
import javax.servlet.http.HttpServletRequest;
import javax.servlet.http.HttpServletResponse;
import java.io.IOException;

@WebServlet(name = "calcController", urlPatterns = "/calc/makeResult")
public class calcController extends HttpServlet{

  @Override
  protected void doPost(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException{

    // req.getParameter라는 메서드를 사용하여 쿼리 스트링으로 전달되는 num1과 num2 파라미터를 처리
    // 이때, 숫자가 아닌 문자열로 처리
    // JSP에서는 ${param.num1}과 같이 단순하게 사용가능하지만, Servlet에서는 HttpServletRequest aPI를 이용해야함
    String num1 = req.getParameter("num1");
    String num2 = req.getParameter("num2");

    System.out.printf(" num1: %s", num1);
    System.out.printf(" num2: %s", num2);
  }
}

'WEB-INF/calc/input.jsp' 파일에서 SEND 버튼을 통해 form 태그를 'calcResult.jsp'로 전송하고 있음
calcController에서는 urlPatterns 속성을 '/calc/makeResult'로 지정하였으므로, 'calcResult.jsp' 경로를 '/calc/makeResult'로 수정해야함

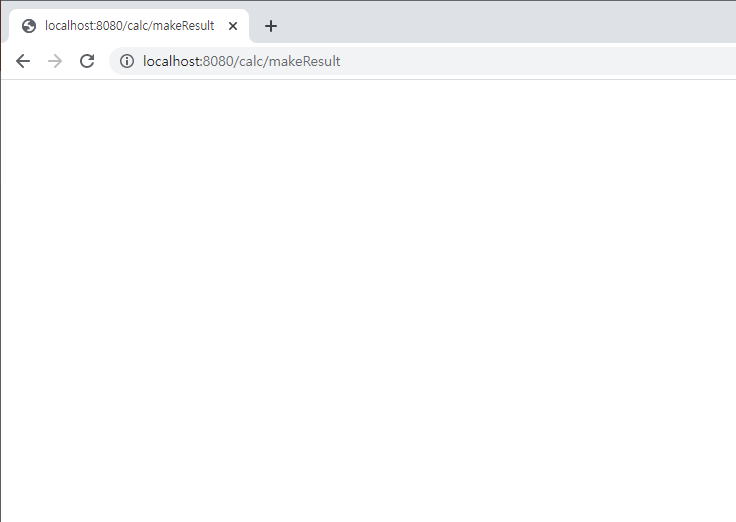

이제 SEND 버튼을 클릭하면 'localhost:8080/calc/makeResult' 경로로 이동함
또한, 화면은 비어있지만, System.out.printf 명령어를 통해 num1과 num2의 값을 로그에 정상적으로 출력함

<%@ page contentType="text/html;charset=UTF-8" language="java" %>
<html>
<head>
    <title>Title</title>
</head>
<body>

<form action='/calc/makeResult' method='post'>

    <input type="number" name="num1">
    <input type="number" name="num2">
    <button type="submit">SEND</button>

</form>

</body>
</html>

sendRedirect()
- POST 방식으로 처리하고 JSP로 결과를 보여준 이후에는 브라우저 창에서 반복적인 호출을 막기 위해 처리가 끝남과 동시에 다른 경로로 이동하게 하는 것이 일반적(로그인창에서 아이디, 비밀번호 입력 후 로그인 처리 끝나면 로그인을 반복적으로 시도하지 못하게 다른 화면으로 넘어감)

@Override
protected void doPost(HttpServletRequest req, HttpServletResponse resp) throws ServletException, IOException{

String num1 = req.getParameter("num1");
String num2 = req.getParameter("num2");

System.out.printf(" num1: %s", num1);
System.out.printf(" num2: %s", num2);

resp.sendRedirect("/index");

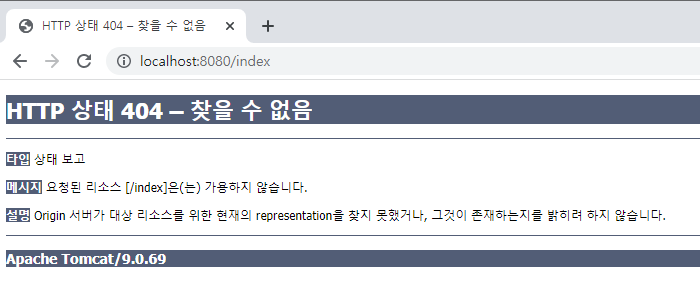

sendRedirect를 통해 처리가 끝난 후 '/index' 경로를 호출하여 해당 페이지가 나오며, 아직 '/index'의 Controller를 생성하지 않아서 위의 에러가 발생

2. PRG 패턴(POST - Redirect - GET)

- MVC 구조에서 가장 흔하게 사용되는 패턴

- PRG 패턴의 흐름

사용자는 Controller에 원하는 작업을 POST 방식으로 처리하기를 요청
POST 방식을 Constroller에서 처리하고 브라우저는 다른 경로로 이동(GET)하라는 응답(Redirecct)
브라우저는 GET 방식으로 이동

1) PRG 패턴을 이용한 와이어 프레임 작성

간단한 Todo List 작성
와이어 프레임: 웹 개발 전, 여러 페이지를 만들때 이동이 많기 때문에, 우선 설계를 통해 동작의 흐름을 미리 구성
와이어 프레임 요령
- 화면에는 해당 페이지를 볼 수 있는 경로(URL) 명시
- GET 방식으로 동작하고 눈에 보이는 것 먼저 구성
- POST 방식으로 처리되는 Controller는 다른 그림으로 표현
- redirect 되어 보영지는 경우 다른 선으로 표현
Todo List 웹 애플리케이션의 와이어 프레임 그리기
- 목록 화면(GET): GET 방식으로 조회, 등록 / 수정 / 삭제 후 결과 확인할 수 있는 화면
- 등록 화면(GET)
- 등록 화면(POST): 등록 화면에서 입력한 내용들 을 POST 방식으로 전소오디기 때문에 별도의 Controller 추가, 처리 후에는 Redirect로 다시 목록 화면 보여지도록 설계
- 조회 화면(GET): 목록 화면에서 특정 Todo 글을 클릭하면 동작하도록 설계
- 수정 / 삭제 화면(GET): 조회 화면에서 '수정/삭제'를 선택하면 GET 방식으로 이동하도록 설계
- 수정(POST): Controller에서 수정이 POST 방식으로 처리되고 다시 목록 화면으로 Redirect
- 삭제(POST): 수정과 동일
구현 목록 정리

기능	동작 방식	Controller(org.zerock.w1.todo)	JSP
목록	GET	TodoListController	WEB-INF/todo/list.jsp
등록(입력)	GET	TodoRegisterController	WEB-INF/todo/register.jsp
등록(처리)	POST	TodoRegisterController	Redirect
조회	GET	TodoReadController	WEB-INF/todo/read.jap
수정(입력)	GET	TodoModifyController	WEB-INF/todo/modify.jsp
수정(처리)	POST	TodoModifyController	Redirect
삭제(처리)	POST	TodoRemoveController	Redirect
